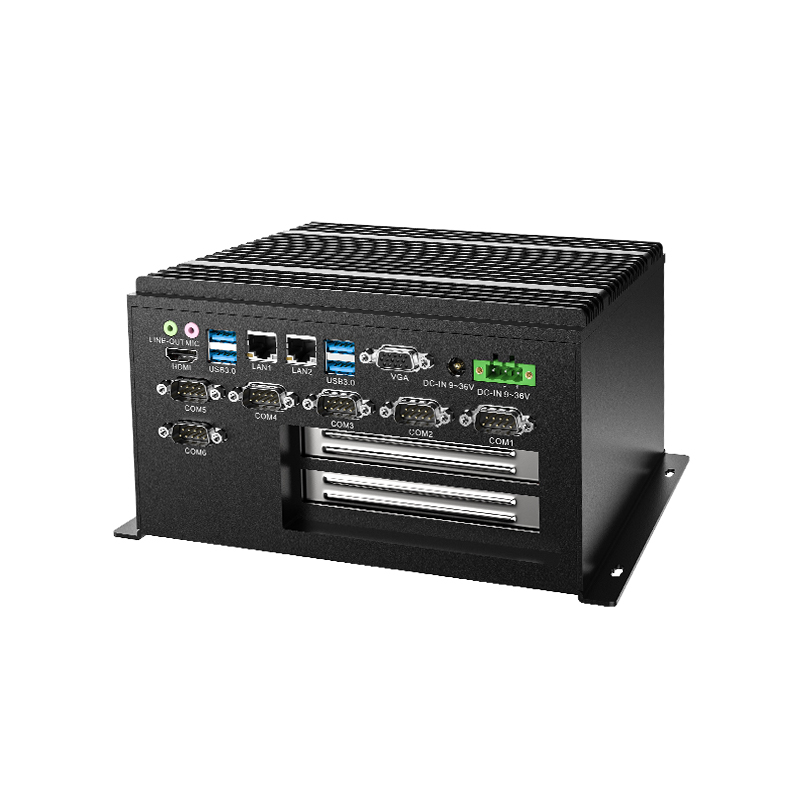

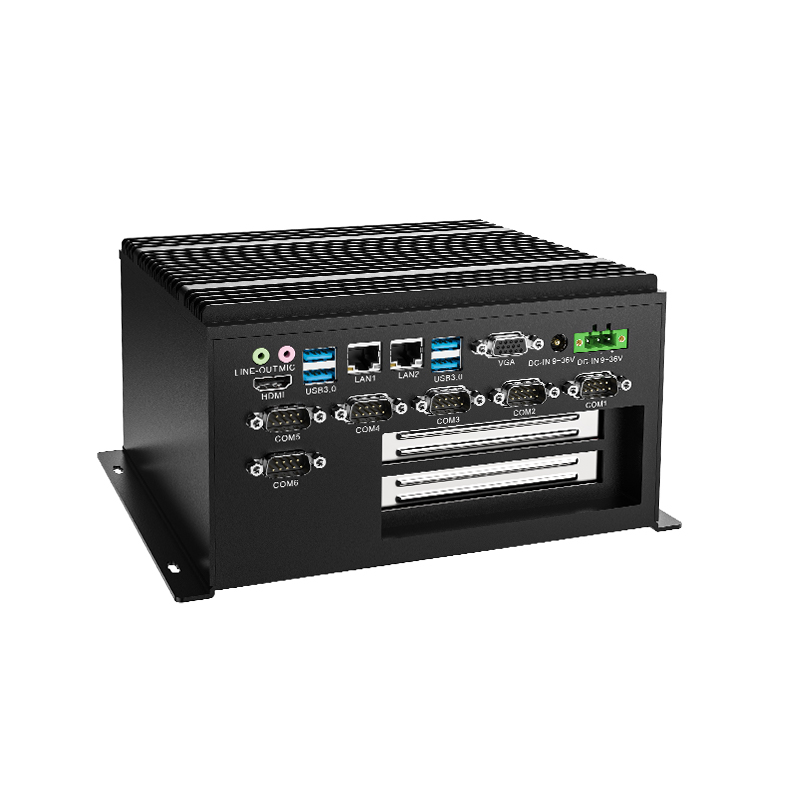

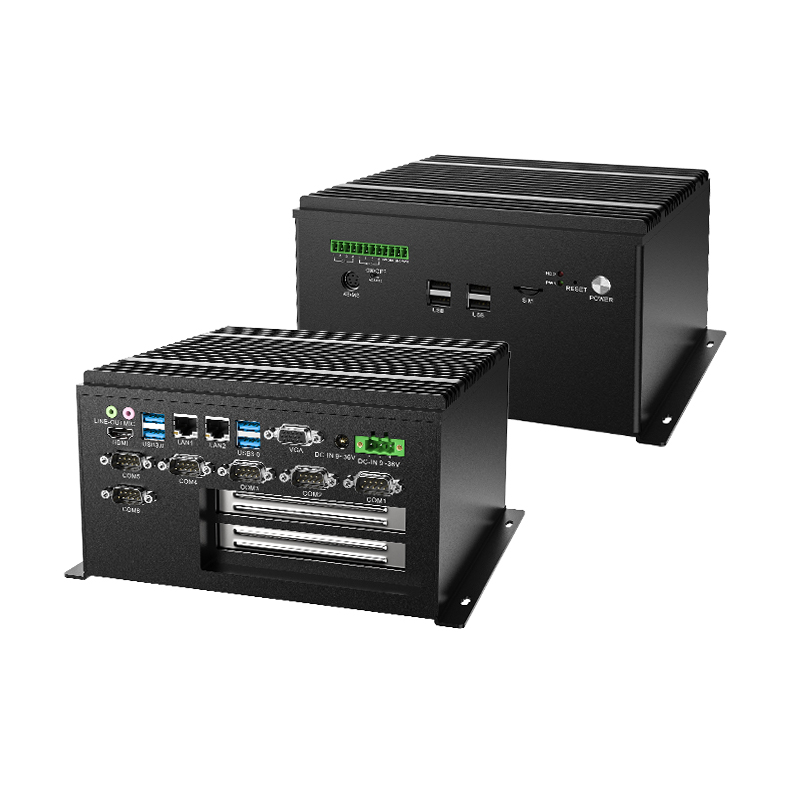

MBC-7102 Intel Core i5/i7 嵌入式工控机 支持1x PCIe x1, 1x PCIe x4扩展
● Intel Core I5/Core I7 CPU
● 6 x RS-232(4 x RS-232/485) 带隔离
● 2 x GbE, 8 x USB, VGA, HDMI
● 1 x 2.5″ SATA HDD / SSD, 1 x mSATA
● 1 x Mini PCIe, 2 x PCI
● 9~36 V DC 电源输入
达文MBC-7102 嵌入式工控机是一款可搭载多种Intel Core i5/i7处理器， 兼容win7、win10、Ubuntu等操作系统。整机采用核心板+载板的无线缆设计，具备较好的抗震动、抗干扰能力，自带6COM (RS-232/485)，2 LAN，8 USB，VGA，HDMI，GPIO等丰富接口，支持WIFI，4G-LTE通讯功能，可满足各种行业应用。
▌规格参数
| 系统 | |||
| CPU | Intel® Core™ i5-6300U | Intel® Core™ i5-8265U | Intel® Core™ i7-8565U |
| CPU功耗 | 15W | ||
| 内存 | 2x DDR4 2133 MHz SO-DIMM up to 32GB | 2x DDR4 2400 MHz SO-DIMM up to 32GB | |
| 存储 | 1x 2.5″ SATA HDD 1x mSATA |
||
| BIOS | AMI UEFI | ||
| 看门狗计时器 | 软件支持256级系统重置 | ||
| I/O接口 | |||
| USB | 4x USB 2.0, 4x USB 3.0 | ||
| 串口 | 6x COM (COM1/2 支持 RS-232, COM3/4/5/6 支持 RS-232/485) 带隔离 | ||
| 网口 | 2x RJ45 GbE Intel® I210AT | ||
| 显示接口 | 1x VGA, 1x HDMI | ||
| SIM 卡槽 | 1x SIM 卡槽 | ||
| DIO | 4x DI, 4x DO | ||
| PS/2 | 1x PS/2 键盘鼠标 | ||
| 天线 | 2x SMA 天线孔 | ||
| 扩展槽 | |||
| PCI/PCIe | 1x PCIe x1, 1x PCIe x4 | ||
| Mini PCIe | 1x Full length Mini PCIe | ||
| 无线通讯 | |||
| Wi-Fi | Mini PCIe expansion (选配) | ||
| Cellular | Mini PCIe expansion (选配) | ||
| Bluetooth | Mini PCIe expansion (选配) | ||
| GNSS | Mini PCIe expansion (选配) | ||
| 音频 | |||
| Audio | Mic in, line out | ||
| 电源规格 | |||
| 按键 | Yes | ||
| 电源开/关 | 2-pin remote switch | ||
| 电源输入 | 9-36V DC | ||
| 电源工作模式 | AT/ATX | ||
| 操作系统 | |||
| Windows | Windows 7, Windows 10 | Windows 10 | |
| Linux | Ubuntu | ||
| 产品规格 | |||
| 外观尺寸 (长 x 宽 x 厚) | 223x 189x 117mm (8.78 x 7.44 x 4.61 inches) | ||
| 重量(N.W.) | 2.5 kg (5.51 lbs) | ||
| 安装方式 | Wall mount | ||
| 材质 | 铝合金 | ||
| 环境规格 | |||
| 工作温度 | -10 to 60℃ (14 to 140°F) | ||
| 储存温度 | -20 to 60℃ (-4 to 140°F) | ||
| 相对湿度 | 10% to 95% @ 40°C (104°F), non-condensing | ||
| 认证 | |||
| EMC | CE, FCC Class A | ||
| MBC-7120-6360U | Intel® Core™ i5-6360U, 2LAN, 8USB, 6COM, VGA, HDMI, 2PCI |
|---|---|
| MBC-7120-8265U | Intel® Core™ i5-8265U, 2LAN, 8USB, 6COM, VGA, HDMI, 2PCI |
| MBC-7120-8565U | Intel® Core™ i7-8565U, 2LAN, 8USB, 6COM, VGA, HDMI, 2PCI |
