MIC-7500 模块化工控机支持6/7/8/9代 Core-i3/i5/i7/i9
● 兼容6/7/8/9代 Intel® Core™ i3/i5/i7/i9高性能处理器

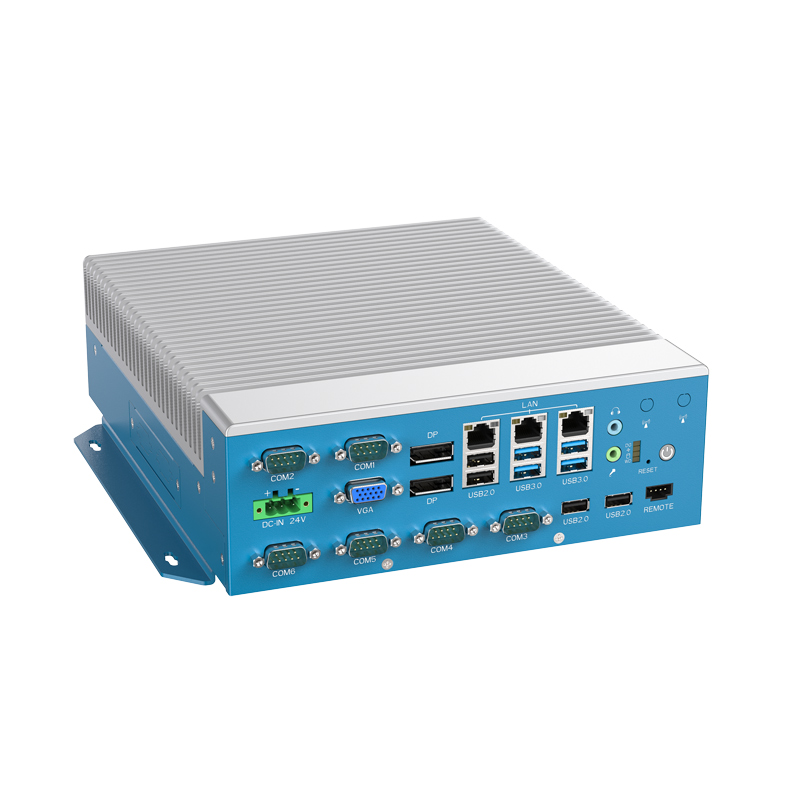

● 2x COM(1xRS-232/485), 6x LAN, 6x USB
● 32x GPIO
● 2x DP, 1x VGA
● 1x 2.5″ SATA HDD/SSD, 1x M.2 SSD,1x full length Mini PCIe
● 支持24V DC 电源输入

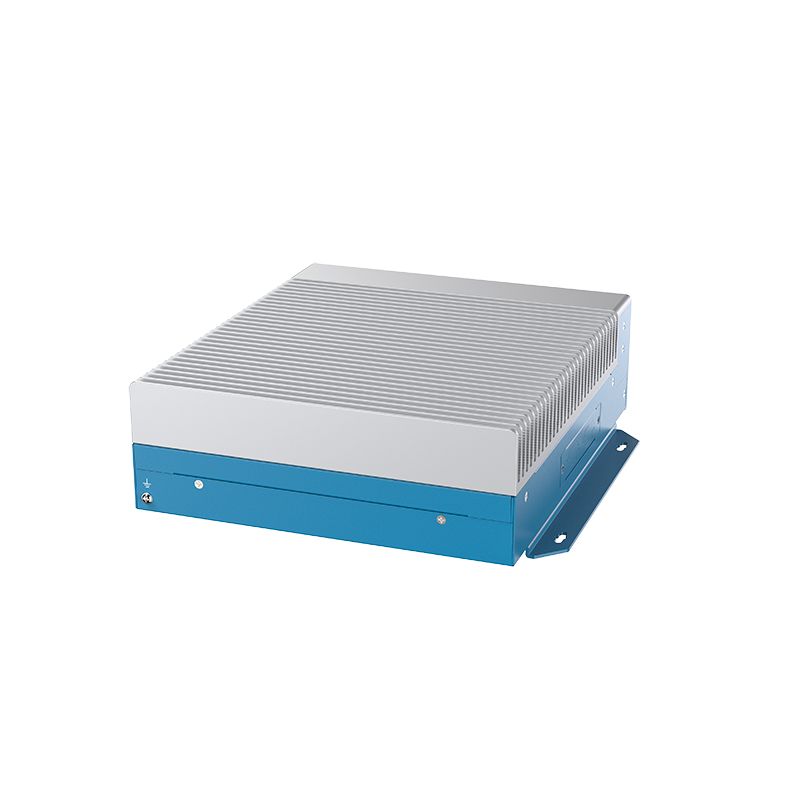

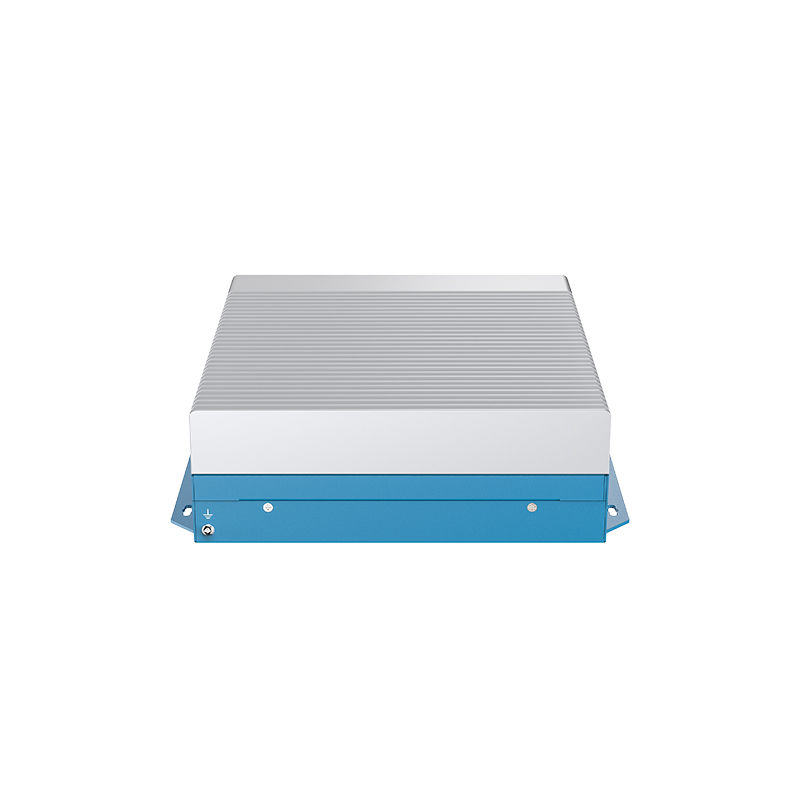

MIC-7500 是一款功能强大的嵌入式工控机,专为工业自动化,机器视觉,轨道交通等行业应用而设计。支持6/7/8/9代 Intel Core-i3/i5/i7/i9处理器,可轻松应对各种应用程序。采用Intel H110芯片组,可为系统提供稳定的硬件平台和丰富的扩展功能。配备6x LAN,2x COM,6x USB 等丰富扩展接口,满足各种扩展需求。整机采用无风扇被动散热设计,通过自然散热方式,确保系统在高负载下的稳定运行。
▌规格参数
系统 | |
CPU | LGA1151 Socket i3/i5/i7/i9 |
CPU TDP | 65W |
Chipset | Intel® H110 |
内存 | 2x DDR4 SO-DIMM up to 32GB |
存储 | 1x 2.5″ SATA HDD 1x M.2 2280 SATA |
BIOS | AMI UEFI |
Watchdog Timer | Software programmable supports 256 levels system reset |
I/O 接口 | |
USB | 2x USB 2.0, 4x USB3.0 |
串口 | 2x COM (1xRS-232/485) |
网口 | 1x Intel® I219-LM, 5x Intel® I210-AT |
显示接口 | 2x DP, 1x VGA |
SIM 卡槽 | 1x SIM |
GPIO | 32x GPIO 带隔离 |
天线孔 | 2x SMA-type |
扩展槽 | |
Mini-PCIe | 1x full length Mini PCIe |
M.2 | 1x M.2 M-Key 2280 |
无线通讯 | |
Wi-Fi | Mini-PCIe Expansion (选配) |
Cellular | Mini-PCIe Expansion (选配) |
Bluetooth | Mini-PCIe Expansion (选配) |
GNSS | Mini-PCIe Expansion (选配) |
音频 | |
Audio | Mic in, line out |
电源规格 | |
远程电源 开/关 | 2-Pin remote |
电源输入 | 24VDC |
输入类型 | 1x 3-pin terminal block connector |
电源工作模式 | AT/ATX |
操作系统 | |
Windows | Windows 7, Windows 10 |
Linux | Ubuntu |
产品规格 | |
外观尺寸 (WxDxH) | 220 x 256 x 76mm |
重量 | 4.3kg |
安装方式 | 壁挂式 |
材质 | 铝合金 |
环境规格 | |
工作温度 | -10 to 50℃ |
储存温度 | -40 to 80℃ |
相对湿度 | 10% to 95% (无冷凝) |
认证 | |
EMC | CE, FCC Class A |
MIC-7500 | Intel 6/7/8/9th 模块化工控机 |
---|
