MIC-7311 高性能工控机支持6/7/8/9代 IntelCore- i3/i5/i7/i9
● 兼容6/7/8/9代 Intel® Core™ i3/i5/i7/i9高性能处理器

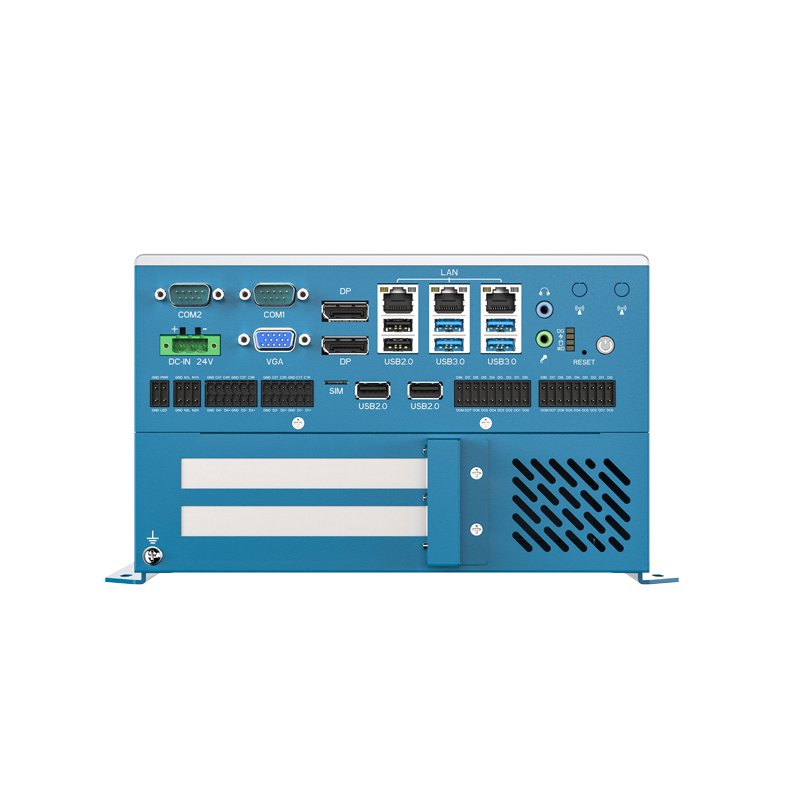

● 6x COM(5xRS-232/485), 3x LAN, 8x USB
● 1x PCIe x16, 1x PCI
● 32x GPIO , 2x CAN2.0B
● 2x DP, 1x VGA
● 1x 2.5″ SATA HDD/SSD, 1x M.2 SSD,1x full length Mini PCIe
● 支持24V DC电源输入
MIC-7311是一款功能强大的嵌入式工控机,专为工业自动化,机器视觉,轨道交通等行业应用而设计。支持6/7/8/9代 Intel Core- i3/i5/i7/i9处理器,能够轻松应对各种数据处理挑战。采用Intel H110芯片组,可为系统提供稳定的硬件平台和丰富的扩展功能。

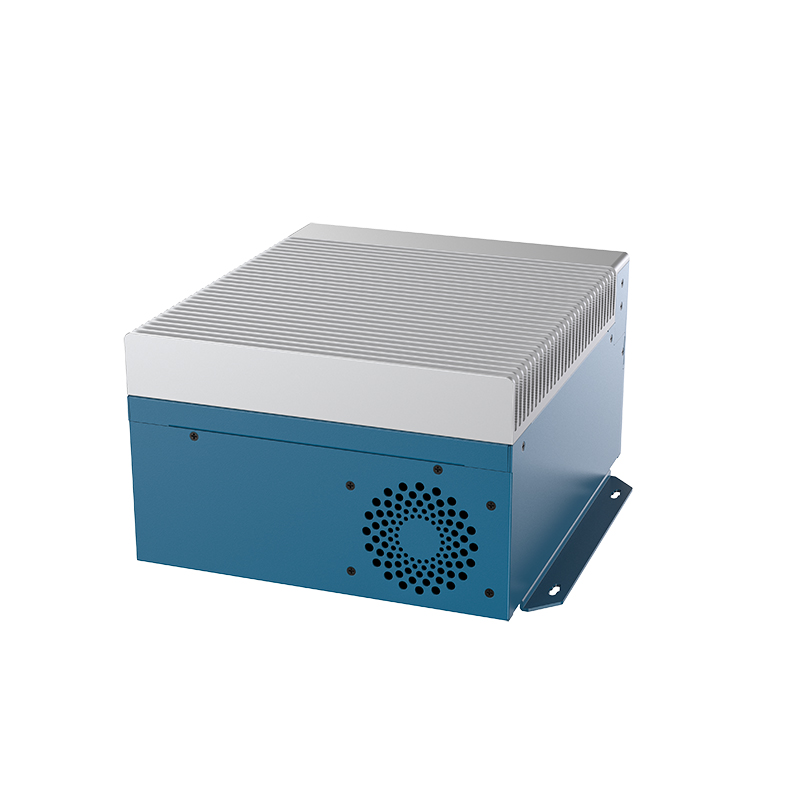

MIC-7311除了强劲核心配置外,还配备多元化扩展卡槽及外设接口,包括1x PCI, 1x PCIex16、3x LAN,6x COM,8x USB 等满足各种扩展需求接口。内部采用无风扇被动散热设计,通过自然散热方式,确保系统在高负载下的稳定运行。
▌规格参数
系统 | ||
CPU | LGA1151 socket 6th/7th/8th/9th gen Intel® processor | |
CPU TDP | 65W | |
Chipset | Intel® H110 | |
内存 | 2x DDR4 SO-DIMM up to 32GB | |
存储 | 1x 2.5″ SATA HDD 1x M.2 2280 SATA |
|
BIOS | AMI UEFI | |
TPM | 1x SPI (选配) | |
Watchdog Timer | Software programmable supports 256 levels system reset | |
I/O 接口 | ||
USB | 4x USB 2.0, 4x USB 3.0 | |
串口 | 6x COM (5x RS-232/485) | |
网口 | 1x Intel® I219-LM, 2x Intel® I210-AT | |
GPIO | 32x GPIO | |
CAN | 2x CAN2.0B | |
显示接口 | 1x VGA, 2x DP | |
SIM卡槽 | 2x SIM卡槽 | |
天线孔 | 2x SMA-type | |
扩展槽 | ||
PCI/PCIe | 1x PCI, 1x PCIe x16 | |
Mini PCIe | 1x Full length Mini PCIe | |
M.2 | 1x M.2 B-Key 2280 | |
无线通讯 | ||
Wi-Fi | Mini PCIe expansion (选配) | |
Cellular | Mini PCIe expansion (选配) | |
Bluetooth | Mini PCIe expansion (选配) | |
GNSS | Mini PCIe expansion (选配) | |
音频 | ||
Audio | Mic in, line out | |
电源规格 | ||
远程电源 开/关 | 4-pin remote | |
电源输入 | 24VDC | |
输入类型 | 1x 3-pin terminal block connector | |
电源工作模式 | AT/ATX | |
操作系统 | ||
Windows | Windows 7, Windows 10 | |
Linux | Ubuntu | |
产品规格 | ||
外观尺寸 (W x D x H) | 220 x 256 x 136mm | |
重量 | 4.6kg | |
安装方式 | 壁挂式 | |
材质 | 铝合金 | |
环境规格 | ||
工作温度 | -10 to 50°C | |
储存温度 | -40 to 80°C | |
相对湿度 | 10% to 95% (无冷凝) | |
认证 | ||
EMC | CE, FCC Class A |
MIC-7311 | Intel 6/7/8/9th 模块化工控机 |
---|
